ストーリー
はじめまして、からくりLab いぐのります 代表 山口と申します。
ピックを使用して弦楽器を演奏しているときに、ピックが指から滑ってしまったことはありませんか?
滑り止めのシールや滑り止め付きのピックもありますが、ご自身でカッターなどでピック表面にキズを加工している方もいらっしゃると思います。
滑止めの加工ができる工具があったら便利ではないでしょうか?

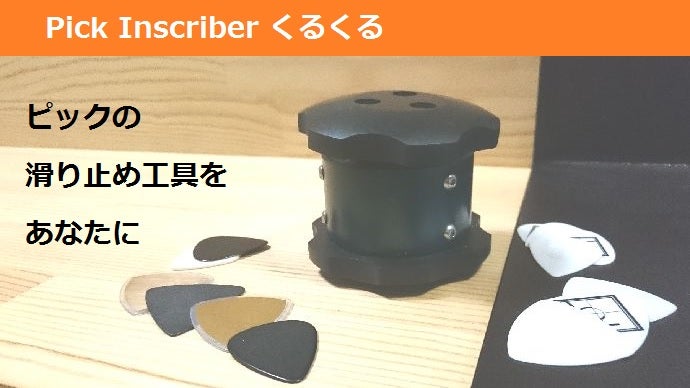

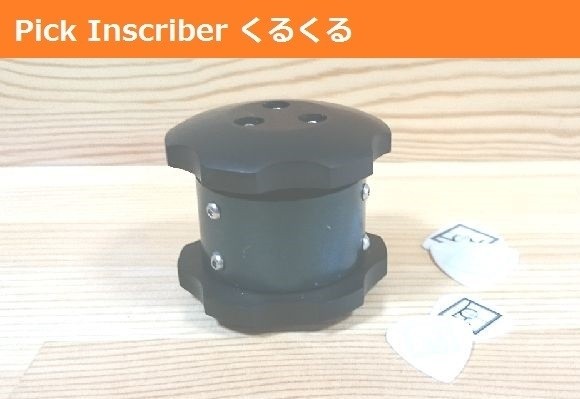

簡単に滑止め加工ができて、加工範囲の変更も出来るピック滑止め加工工具『Pick Inscriber くるくる(ピック インスクライバー くるくる)』のプロトタイプを製作しました。
このたび、特許も出願しましたので『Pick Inscriber くるくる』を製品化するプロジェクトを立ち上げました。
使い方の紹介
簡単に同じ大きさ・範囲でピックに滑り止め溝の加工ができます。
※ 画像の加工工具はプロトタイプです。
製品化設計に伴い、外観の変更および、機能追加を行います。
ピックに滑り止め溝加工をする工具『Pick Inscriber くるくる』を詳しく紹介します。
特徴

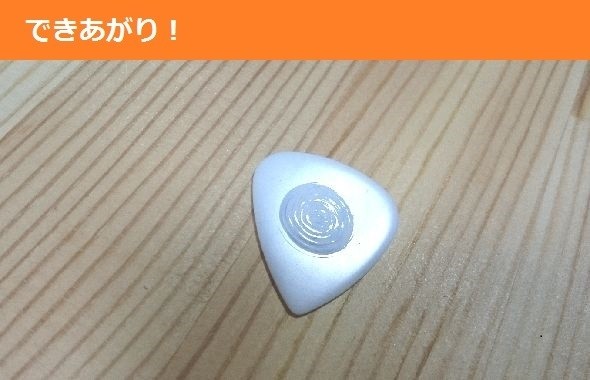

■ 簡単に同じ大きさ・範囲でピックに滑り止め溝の加工ができる。

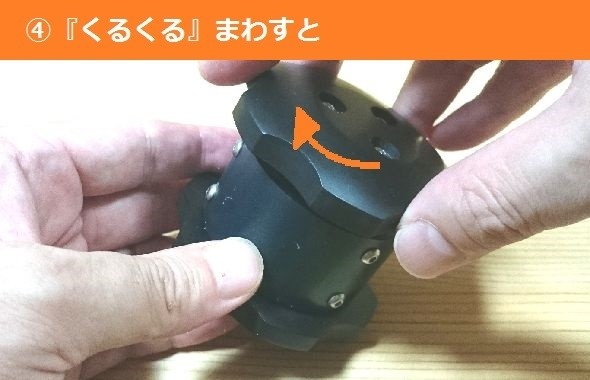

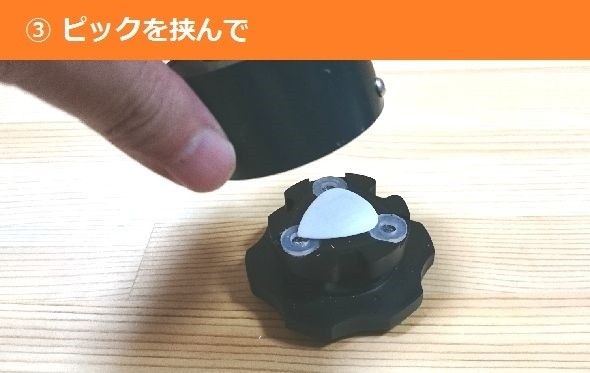

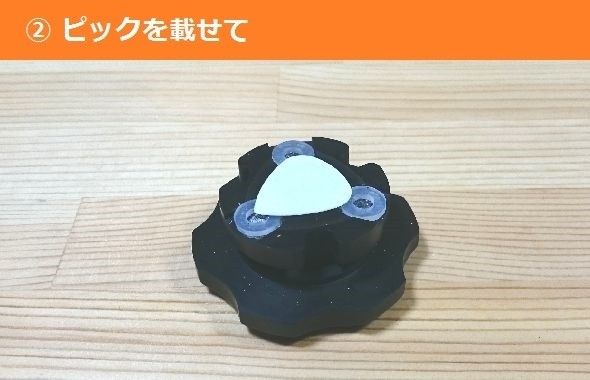

ピックを挟んでツマミを押さえながら回して加工する。
特定の範囲に手で加工するより、安全・確実です。
■ ピックの滑り止め溝の大きさ・範囲を変更できる。
直径 約 10 ~ 19mm の間で好みの範囲に滑り止め溝を加工できる。
使い方
※ 映像の加工工具はプロトタイプです。
製品化設計に伴い、外観の変更および、機能追加を行います。

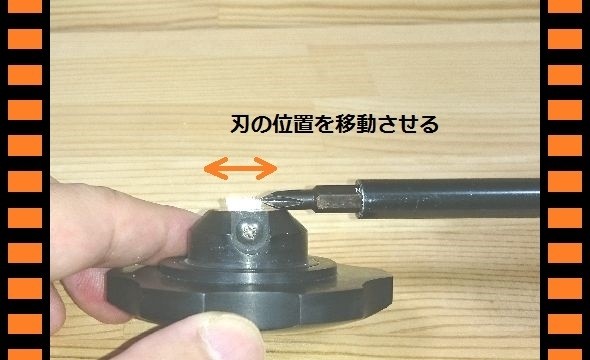

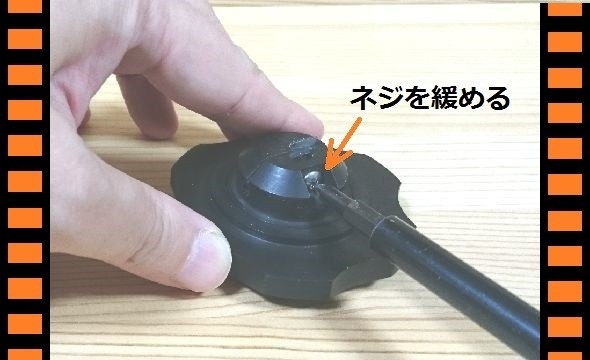

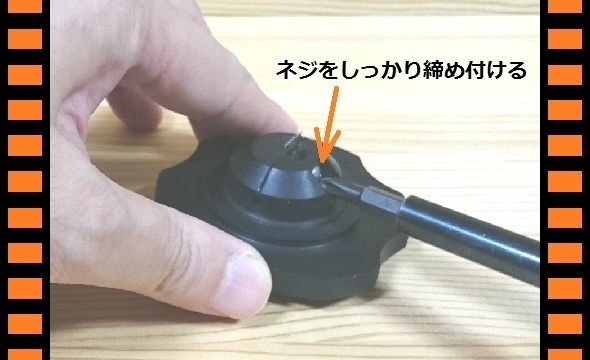

加工範囲の変更方法
※ 画像の加工工具はプロトタイプです。
製品化設計に伴い、外観の変更および、機能追加を行います。

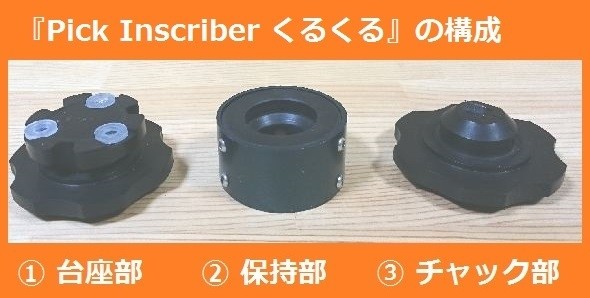

構成

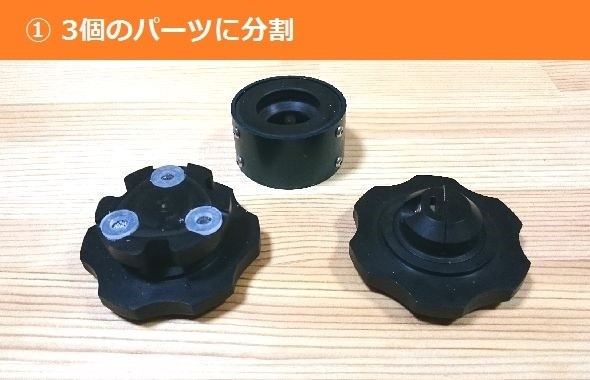

『Pick Inscriber くるくる』は3つのパーツで構成しています。
① 台座部 ・・・・ ピックを載せる。
② 保持部 ・・・・ ピックを挟む。
③ チャック部 ・・ 先端の刃物でピックに溝を加工する。
※ 映像の加工工具はプロトタイプです。
製品化設計に伴い、外観の変更および、機能追加を行います。
仕様
■ 品名 : Pick Inscriber くるくる
■ 型式 : B-GIM001
■ 販売予定価格 5,600円(送料・消費税込み)

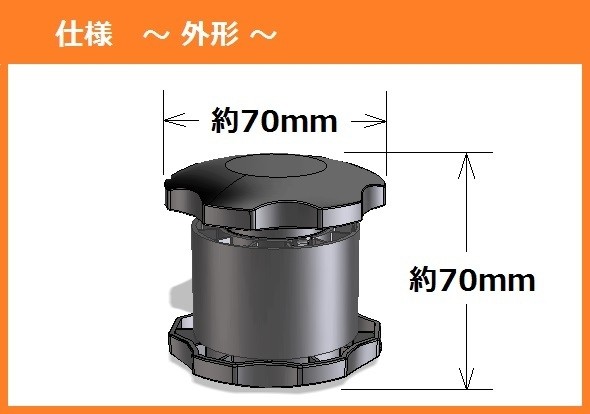

■ 外形 : 直径 約 70mm / 高さ 約 70mm
■ 重量 : 100g以下 ※現時点での想定重量
■ 加工範囲 : 直径 約 10 ~ 19mm

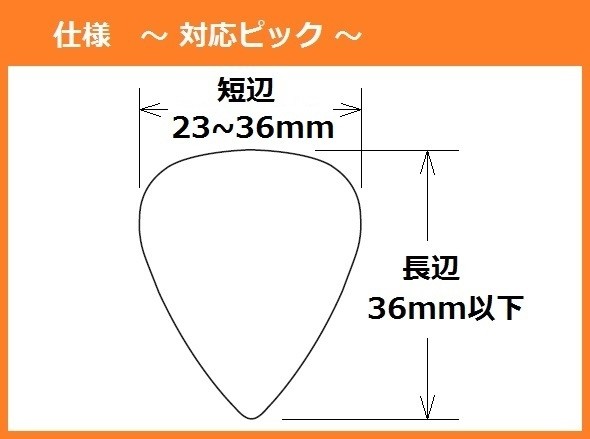

■ 対応ピック
材質 : プラスチック製
形状 : 以下の寸法を満たす形状
寸法 : 短辺 23mm以上 36mm以下 / 長辺 36mm以下
厚さ : 0.5~3.0mm

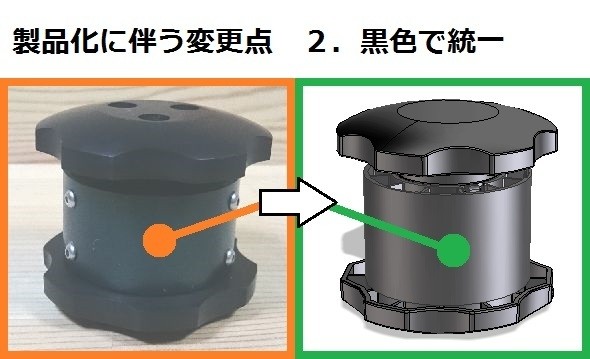

製品化に伴う変更点
製品化に伴い、以下の点について変更をします。

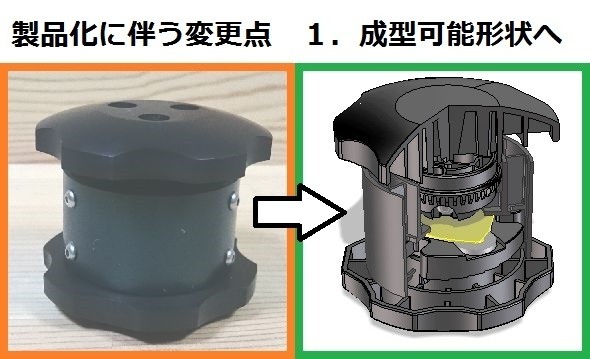

1.射出成型可能な形状にし、強度を確保しつつ軽量化を図ります。
2.色は黒色で統一します。

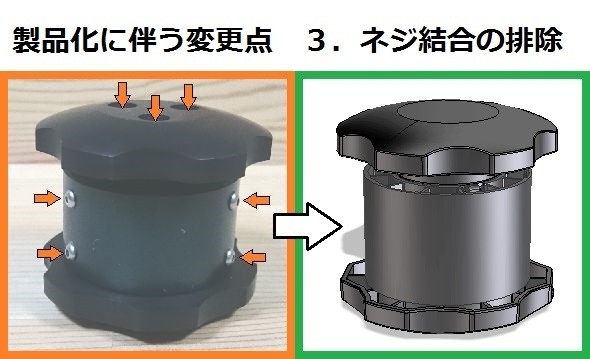

3.ねじでの結合を無くし、一体化もしくは接着結合にします。

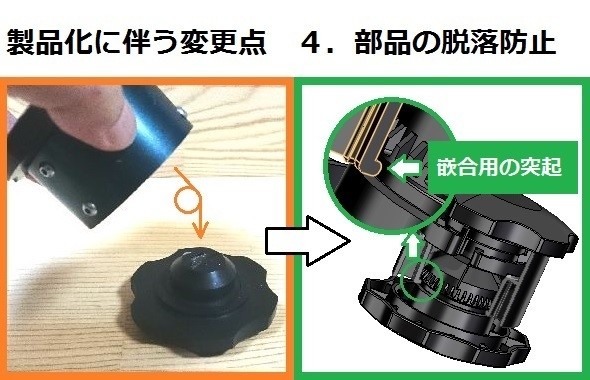

4.使用しない時に各バーツが脱落しないように軽嵌合できる構造にします。
この変更内容は設計済みであり、変更後の部品形状で製品の部品価格の見積もりを行っています。
本プロジェクトのリターンの概略を示します。
<1> 滑り止め加工済みピック10枚(三角形状) 1,500円
<2> 滑り止め加工済みピック10枚(ティアドロップ形状) 1,500円
<3> 【数量限定30個】 『Pick Inscriber くるくる』 1個 4,480円
販売予定価格から20%OFF
<4> 『Pick Inscriber くるくる』 1個 4,800円
販売予定価格から14%OFF
<5> 『Pick Inscriber くるくる』 2個セット 9,300円
販売予定価格から17%OFF
これまでの開発経過
2016年 6月 CADを用いての設計開始
2016年 7月 プロトタイプの試作・機能確認
2016年 8月 特許出願
2016年10月 クラウドファンディングにて製品化を目指す
プロジェクト成立後の予定
2016年12月 取扱説明書の作成
梱包箱の設計・製作
2017年1月 金型製作着手
2017年2月 金型完成・部品製作開始(※)
2017年3月 ご支援いただいた皆様へのリターンの送付開始
※ 金型検査が不合格の場合は、金型の完成および、部品製作、リターンの送付が遅れる可能性がありますが、サポーターの皆さまへ進捗について、定期的にご連絡させていただきます。
私は、機械設計エンジニアとしてメーカー勤務を経て、フリーランスの機械設計者として2016年に独立しました。
「こんなものがあったら便利なのに」と思うものや日常のちょっとした困りごとをものづくりで解決していきたいと思い「ひとりメーカー」を始めました。
ピック滑止め加工工具『Pick Inscriber くるくる』で演奏者の方々の日常を便利にしたいと思っています。
当プロジェクトページをご覧いただきありがとうございました。
あるアーティストがMCで、ピックが滑るという話をしていました。
自分でカッターで溝をつけているということでしたが「小さなピックを手で押さえ、一枚一枚カッターで刻みを入れていると、数枚でイヤになるよね~」と。
そこで、
1.安全にピックを押さえることができる。
2.ピック表面に好みの範囲全域に加工ができる。
3.大きすぎず、操作しやすい程度に小さすぎない。
4.刃の交換ができる。
ということを開発要件として、頭の片隅に置いていました。
しばらくして、イメージが固まったので3DCADでモデリングを開始したのですが、最初に思いついたのは折り刃式カッターの刃の一片を15本くらい取り付ける案でした。
大きさの制限が一番の課題でしたが、なんとか設計完了しました。
あらためて見直してみると、滑り止めを加工する範囲を変更するためには刃の一片を抜き差しする必要があり手間がかかるのと、刃を保持する部品の形が複雑で、さらに多くの部品を使用する構造にならざるを得ず、高価になりそうでした。
そこで、再度検討し試作したのが、本プロジェクトのプロトタイプの加工工具になります。
シンプルで必要な機能を備えた最適な工具だと思っています。
ご支援のほどよろしくお願いいたします。
Q1.リターンのピックの材質は指定できますか?
A1.リターンでご提供するピックはセルロース製のみとなります。
Q2.加工時に押さえる力はどのくらいですか?
A2.ピックの材質と、お好みの溝の深さに応じて変更する必要があります。最初は、刃先がピックをひっかく感覚が感じられる程度の力で押さえて、「くるくる」してください。
サポーターからの応援コメント
文章のTOPへ
このプロジェクトはAll or Nothing型です。プロジェクト成立のためにはプロジェクト終了日の2016年12月26日までに目標金額が達成となる必要があります。
1,500円(税込)
滑り止め加工済みピック10枚 (三角形状)

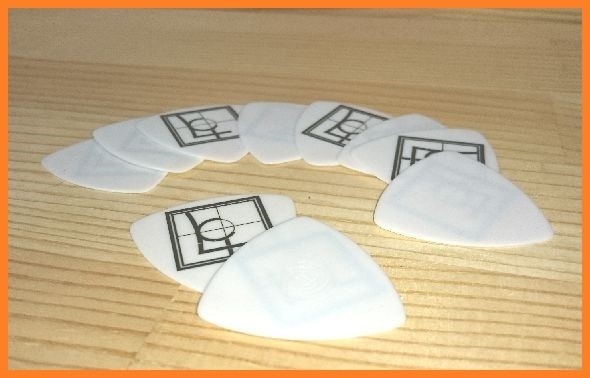

● 滑り止め加工済みピック10枚(三角形状)
白地ピックの表裏両面に『Pick Inscriber くるくる』でピック中央近傍に直径約15mmの範囲の滑り止め加工を施します。
形状:三角形状
材質:セルロース
厚さは0.75mmと1.0mmからお選びいただけます。お選びいただいた厚さで10枚セットとなります。
片面に、オリジナルロゴを印刷します。
※ロゴの位置・大きさは変更する可能性があります。
のサポーター
2017年03月末までにお届け予定
1,500円(税込)
滑り止め加工済みピック10枚 (ティアドロップ形状)
●滑り止め加工済みピック10枚(ティアドロップ形状)
白地ピックの表裏両面に『Pick Inscriber くるくる』でピック中央近傍に直径約15mmの範囲の滑り止め加工を施します。
形状:ティアドロップ形状
材質:セルロース
厚さは0.75mmと1.0mmからお選びいただけます。お選びいただいた厚さで10枚セットとなります。
片面に、オリジナルロゴを印刷します。
※ロゴの位置・大きさは変更する可能性があります。
のサポーター
2017年03月末までにお届け予定
4,480円(税込)
『Pick Inscriber くるくる』 1個 【数量限定30個】
『Pick Inscriber くるくる』1個
【数量限定30個】
【20%OFF】
プロジェクト終了後は送料・税込みで1個5,600円での販売を予定していますが、数量限定で20%OFFの1個4,480円にてご提供させていただきます。
※仕様・デザインについては予告なく変更になる場合がございます。ご了承ください。
のサポーター
2017年03月末までにお届け予定
4,800円(税込)
『Pick Inscriber くるくる』 1個
『Pick Inscriber くるくる』1個
【14%OFF】
プロジェクト終了後は送料・税込みで1個5,600円での販売を予定していますが、1個で4,800円にてご提供させていただきます。
※仕様・デザインについては予告なく変更になる場合がございます。ご了承ください。
のサポーター
2017年03月末までにお届け予定

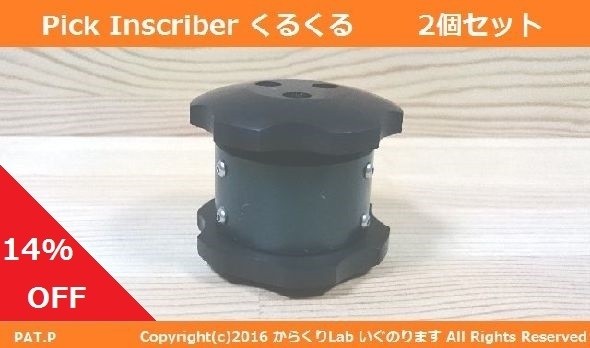

9,400円(税込)
『Pick Inscriber くるくる』 2個
『Pick Inscriber くるくる』 2個
【17%OFF】
プロジェクト終了後は送料・税込みで1個 5,600円での販売を予定していますが、数量限定で2個で9,300円にてご提供させていただきます。
※仕様・デザインについては予告なく変更になる場合がございます。ご了承ください。
のサポーター
2017年03月末までにお届け予定
