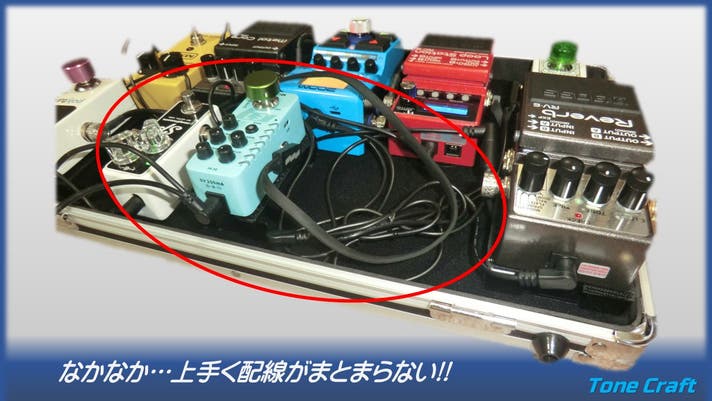

●エフェクターケース内の配線って複雑で簡単にまとまらない…

●エフェクターの接続順序も思うようにセットしたい…

●ギグバックだとエフェクターの設定ズレや破損が心配…

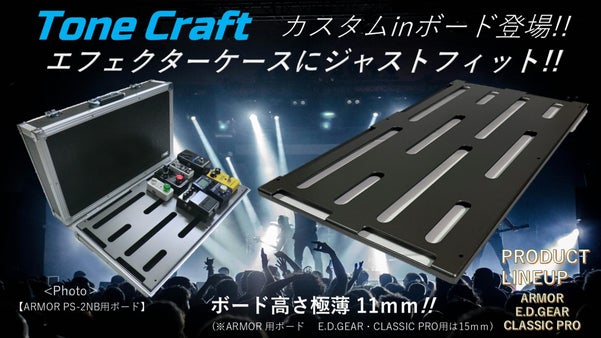

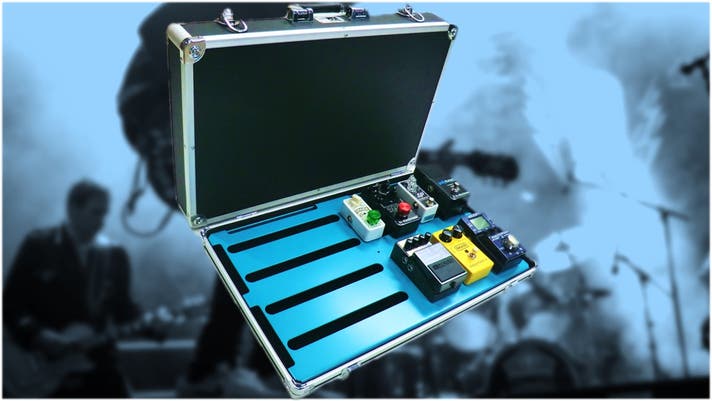

エフェクターケース内にそのままINできる

【極薄軽量ペダルボード】です。　　　

「ToneCraftカスタムINボード」は、今までお使いのエフェクターケースにそのままセットして使用できます。

（ARMOR用は天板を外してセットします。）

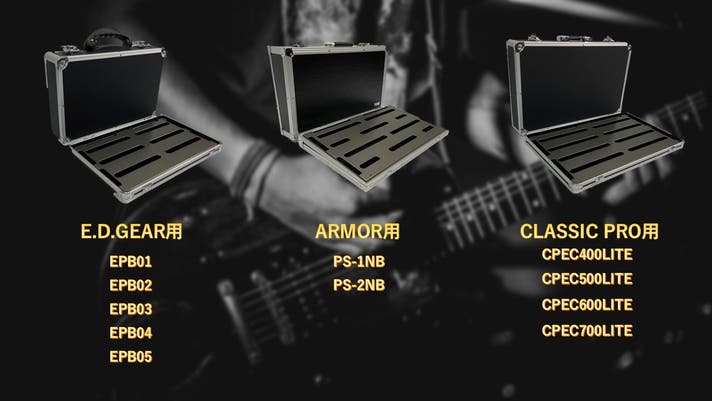

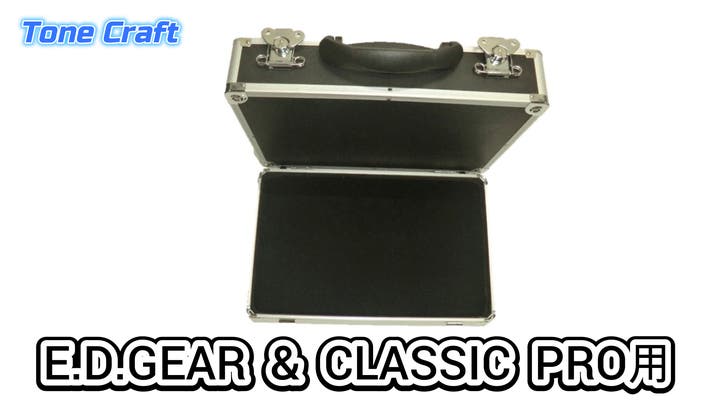

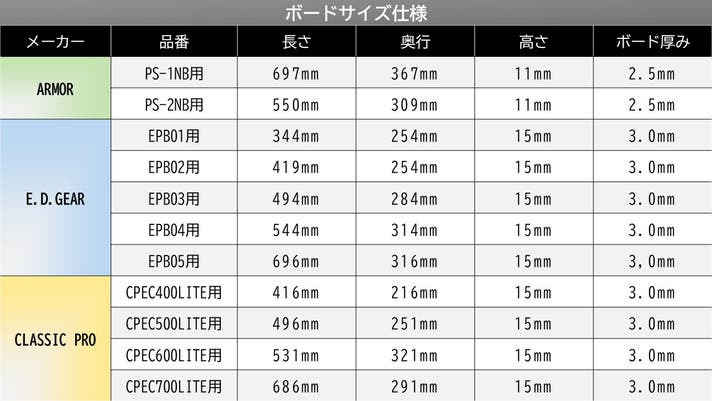

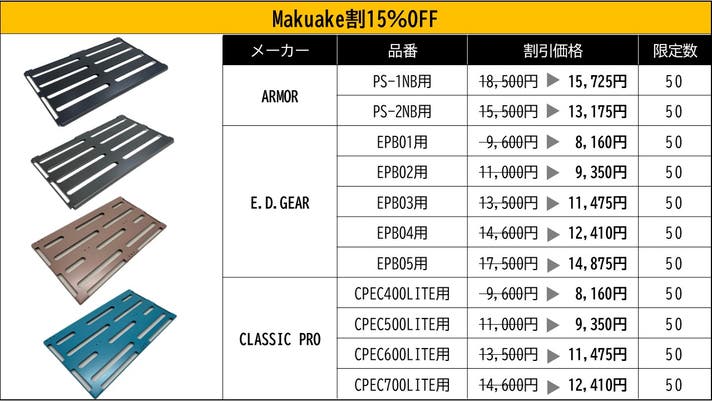

ボードサイズは、ARMOR用、E.D.GEAR用、CLASSIC PRO用の計11種類のサイズに対応。

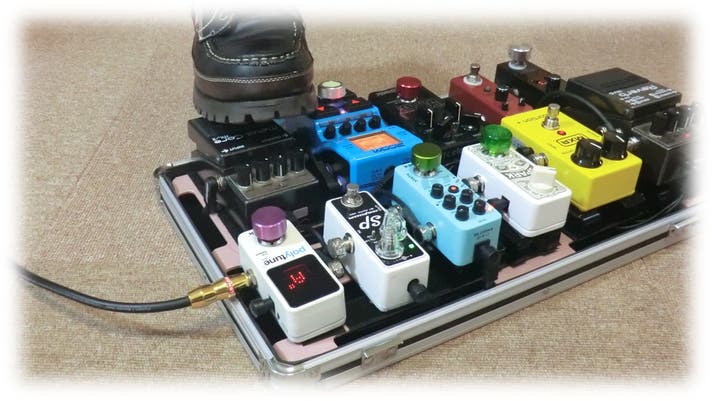

材質は厚み3mmのアルミ材（ARMOR用は2.5mm）を加工、軽量ながら強く踏み込んでも問題なく使用できます。

各メーカーのエフェクターケースの形状に合わせて製作。

ボードにエフェクターを載せ、ケースに入れるだけでジャストフィットします。

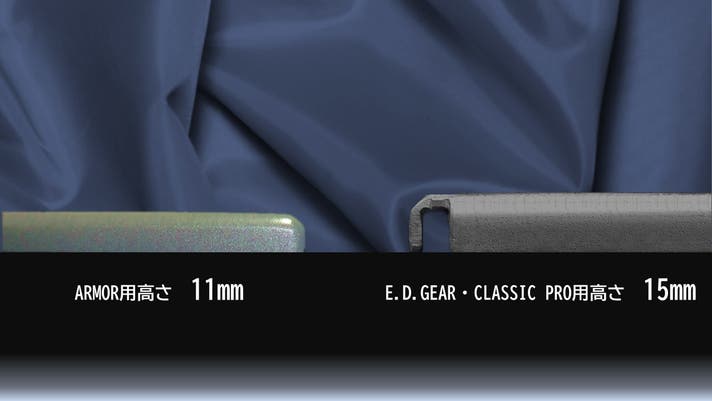

ARMOR用は11mm、E.D.GEAR・CLASSIC PRO用は15mm。

エフェクターケースに入るペダルボードだからこそ、大切なエフェクターの設定ズレや破損の心配なく、よりコンパクトに持ち運びができます。

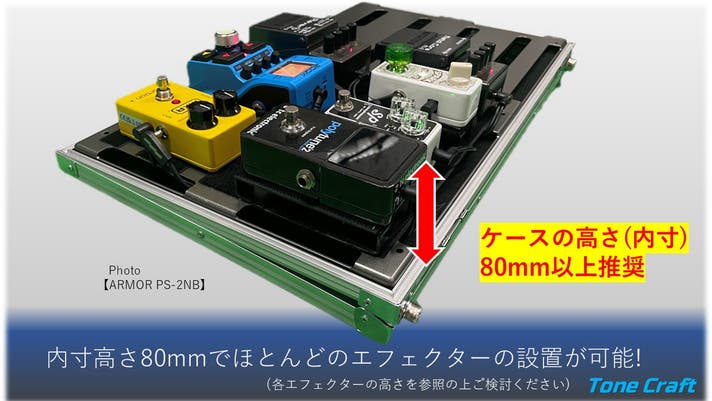

ペダルボードを極薄にすることにより、各エフェクターケースの内寸高さが80mm以上あれば、ほとんどのメーカーのエフェクター設置が可能です。

E.D.GEAR・CLASSIC PRO用はフラット底面に合わせて板厚3mm、高さ15mmを採用。ARMORは既存の天板高さに近づけるため（差5mm）、板厚2.5mm、高さ11mmを採用しました。

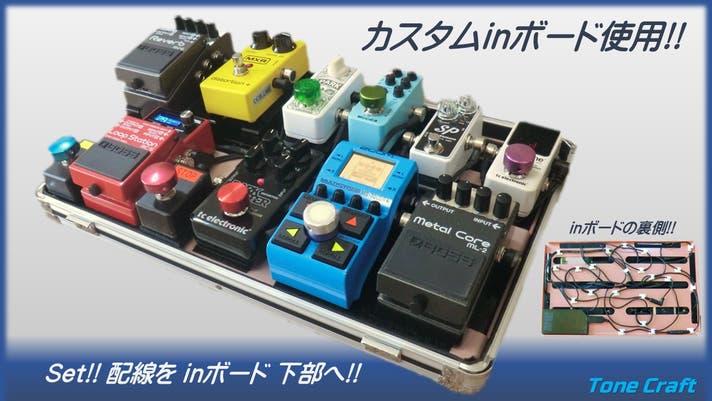

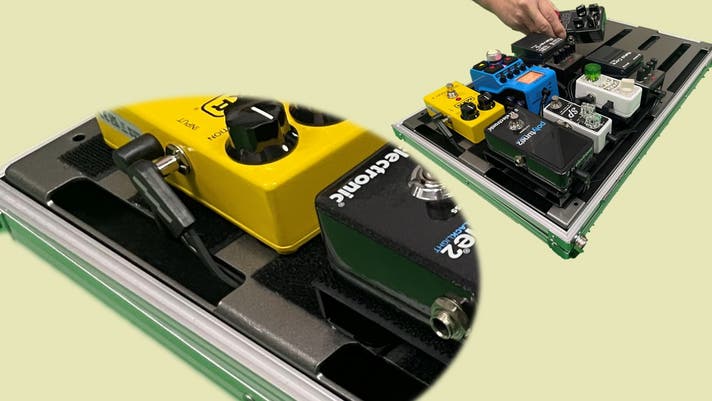

ボード上部、左右両側にもホールがあり、複雑な配線を各ホールから下部へ設置

できるため、エフェクターケース内をより個性的にカスタマイズが可能です。

複雑な配線を下部へ設置することにより、配置の自由度も上がり、見た目もすっきりとしたエフェクターケースになります。

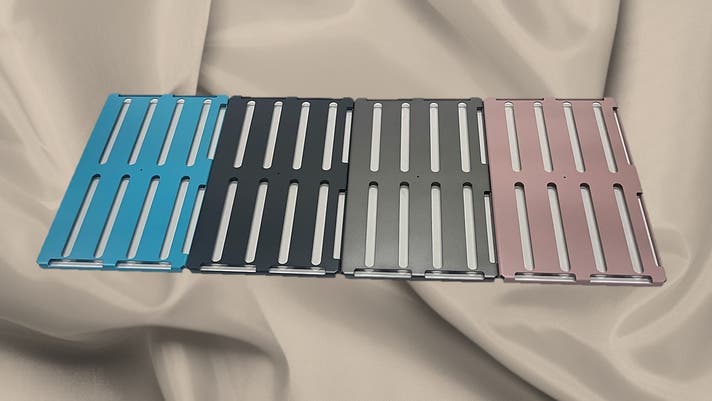

カラーバリエーションは全てメタリックカラーの4色。

エフェクターケースを開いたときに楽しさが増えるような色合いをコンセプトに考え、男女問わず様々な年代の方にお選びいただけます。

仕様

利用方法・操作方法

１．天板を取り外す

天板に取り付けている皿ネジ6本を緩めて板を外します。

２．フェルトを敷く

付属品のフェルトを敷いて木目の目隠しをします。

３．ボードをセットする

エフェクターを載せたボードをフェルトの上にセットします。

４．ねじを締める

ボードの取付穴3か所をねじで締めて固定します。

１．ボードにセットする

お使いのエフェクターケースにそのままボードをセットします。

※ボードの固定に関して、ケースの高さよりも低いため、固定の必要はございませんが、中央に固定用の穴を設定しておりますので、固定が必要な場合はケースに穴加工の上、付属のナットで固定してください。

FAQ

Q.パッチケーブルをボードの裏側に配線する場合、外形8mmのケーブルは使用できますか？

A.カスタムボード裏側のケーブル配線の有効高さは、ARMOR用は約8mm、E.D.GEAR・CLASSIC PRO用は12mmです。

クランプで配線を固定する場合のケーブル外形は6mm以内を推奨します。また、フラットタイプのパッチケーブルは問題なく配線できます。

ARMOR用カスタムボードは既存のボードと入れ替えて使用しますので、ボード下部には約8mm~37mmのスペースがあります。

Q.パッチケーブルを通すボードの穴サイズを教えてください。

A.カスタムボード面のホール幅は約20mmです。また、ボード左右及び上部のホール有効幅は約13mmです。長さは各モデルにより異なります。

左右及び上部のホールはフォンジャックの形状によっては通らない場合もあります。ご使用のフォンジャックのヘッド部のサイズをお確かめください。

Q.ワウペダルは設置できますか？

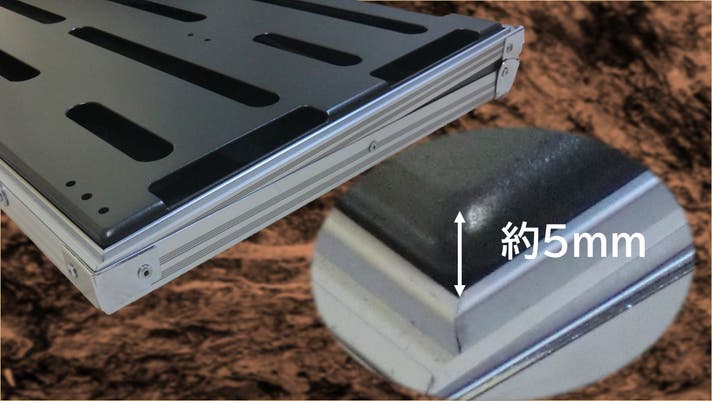

A.ARMOR用の内寸高さは84~105mmに対して、ARMOR用カスタムボードは既存のボードより約5mm高くなります。

設置後の有効高さは、79~100mmとなります。お使いのワウペダルの高さをご確認の上、ご検討ください。

E.D.GEAR・CLASSIC PRO用のボード高さは15mmです。内寸の高さが100ｍｍのケースの場合は、設置有効高さが85mmとなりますので、ワウペダルの高さが85mm以内であれば設置は可能です。

ケースに蓋をする時は、ペダルを折りたたんでください。

※CLASSIC PRO用のケースは内寸高さが80mm、85mm、100mmの3種類あります。ご使用のワウペダル等の高さをご確認の上、ご検討ください。

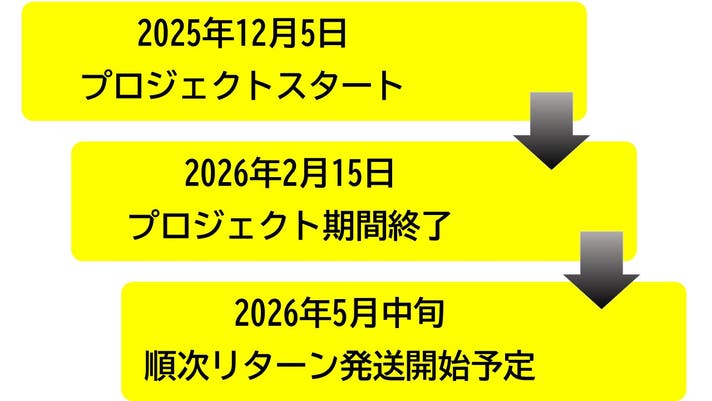

スケジュール

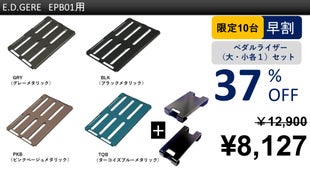

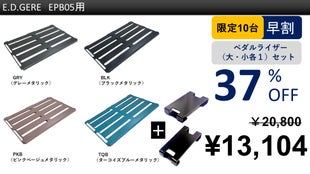

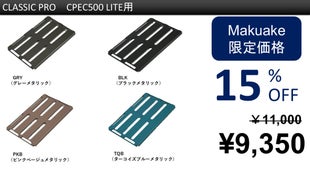

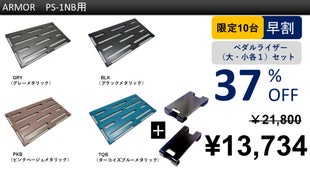

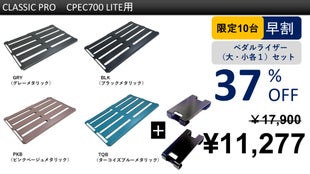

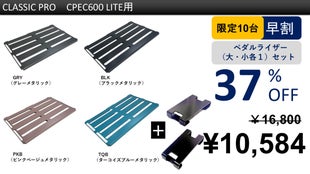

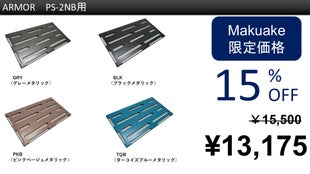

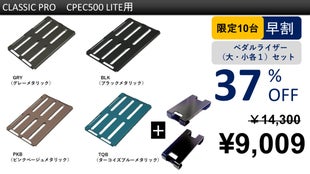

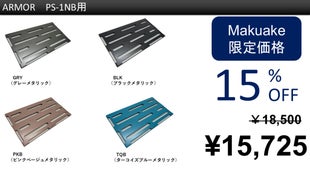

リターン

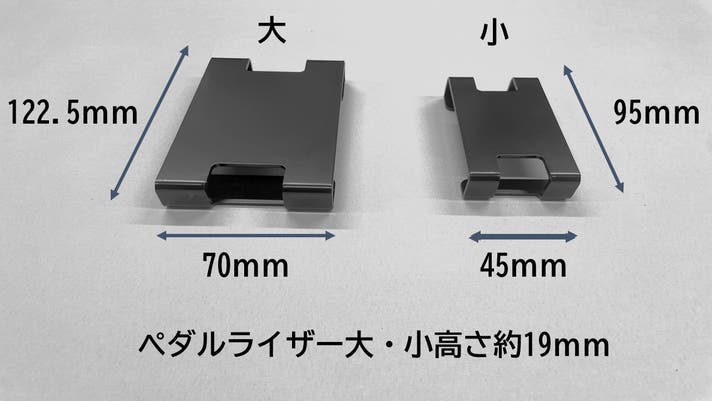

セットのペダルライザーの色は黒色のみとなります。中央の切欠きの幅は、大が30mm、小が20mmになります。

開発ストーリー

【ミュージシャンの悩みから生まれたToneCraft！】

ある日、エフェクターを巧みに操るミュージシャンの友人から、「エフェクターケースにエフェクターをもっと自由に組み合わせて並べたい、頑丈なアルミケースで持ち運びたいけど配線の設定が大変」、「アルミケースに入るペダルボード作ってくれないか？」との問いかけがきっかけとなり、誕生したのが「ToneCraftカスタムINボード」です。

自分も音楽を楽しむバンドマン！それならば！と友人の協力ももらいながら、開発を進め、試作1号から始まり、使いやすさとデザイン性を重視して、繰り返し改良を重ね、約1年を要し完成しました。

実行者紹介

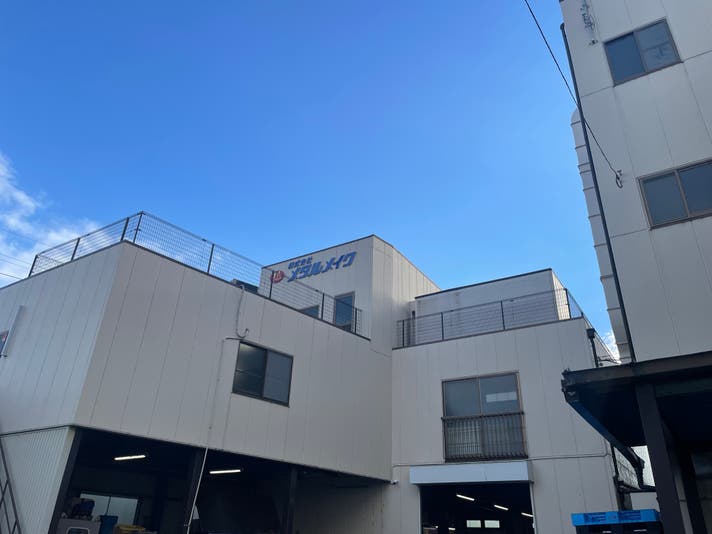

ブランド「ToneCraft」は愛知県名古屋市にある株式会社メタルメイクから誕生しました。私たち株式会社メタルメイクは、創業30余年、車両・設備からインテリアまで幅広い産業分野で内外装部品、機械機器部品の精密板金を得意としており、設計から板金、溶接、切削、プレス、塗装、組立まで短納期一貫生産でお客様の信頼と満足をいただいております。

これまでも、お客様から日常の中での悩みや不便を、アイデアからカタチにしてきましたが、「ToneCraft」は、音楽の楽しさが少しでも多くの方たちに広がるお手伝いができればと思い、立ち上げました。世代を超えていつまでもお使いいただけるケース専用ペダルボードです。
