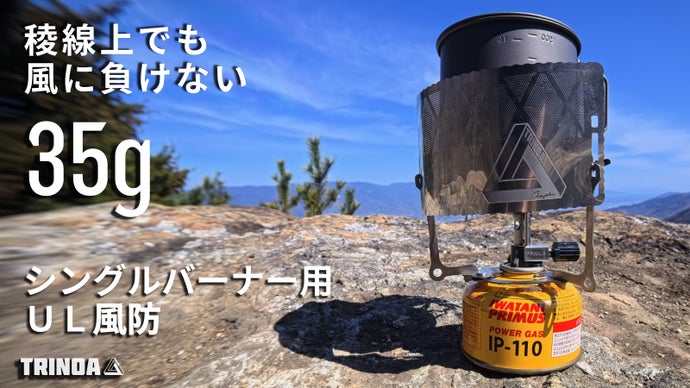

OD缶シングルバーナーの為の

“あつかいやすい”UL風防

TRINOAは独自の分割構造で軽量化を達成しつつ、効果的に火元を風から守るシングルバーナー用のウルトラライト(UL)な風防です。

とっつきやすさ・扱いやすさと可搬性に重点を置き、開発しました。

TRINOAの特徴

OD缶をつかんで風防を支える　　　　

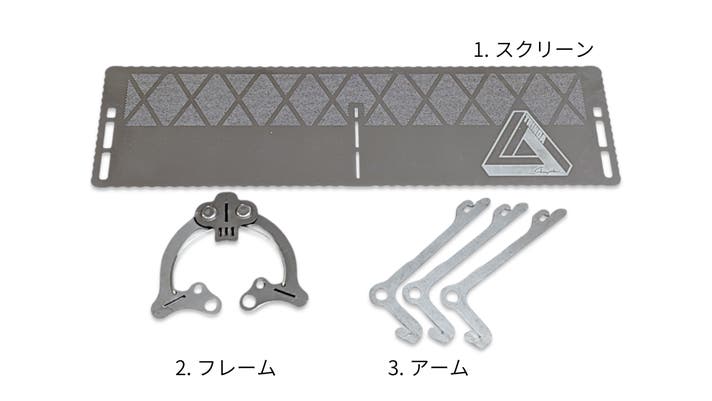

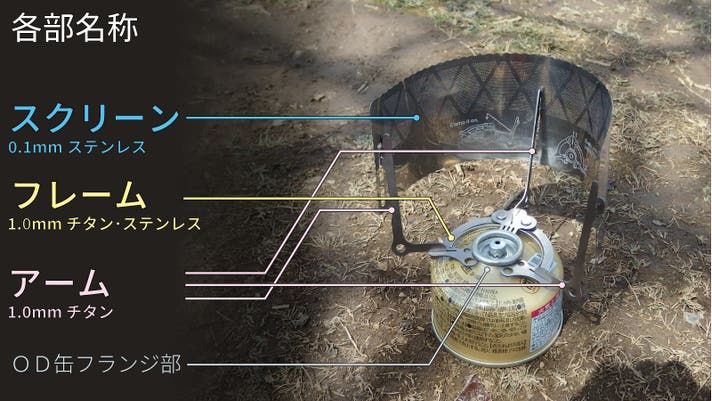

TRINOAは

・OD缶のフランジ部分を三点支持で掴むフレーム、

・スクリーンを支持する3本のアーム、

・厚み0.1mmのスクリーン、の3つの構成から成り立っています。

OD缶を掴むことでシステム全体の重量を固定に利用します。これにより極薄のスクリーンでも風に飛ばされません。また、使用しない間は分解して省スペース化を図れます。

[特許出願済構造]

OD缶のフランジ部については、各メーカー毎の差異はほぼありません。

ここを開発の起点とすることで汎用性を持たせています。

組立手順　　　

※スクリーンについては非常に薄い素材を採用していますので、手など切らぬ様ご注意ください。

動画中でもご説明しています通り、スクリーンをアームから取り外す際はフックとスクリーンのはめ合いを見ながら操作してください。無理に取り外そうとするとスクリーンが破損する可能性があります。

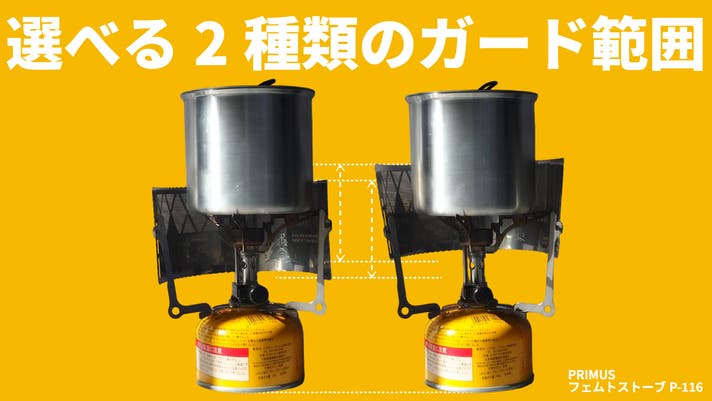

選べるガード範囲　　　

その時の環境や組み合わせるバーナーによって取付高さは2種類から選べます。

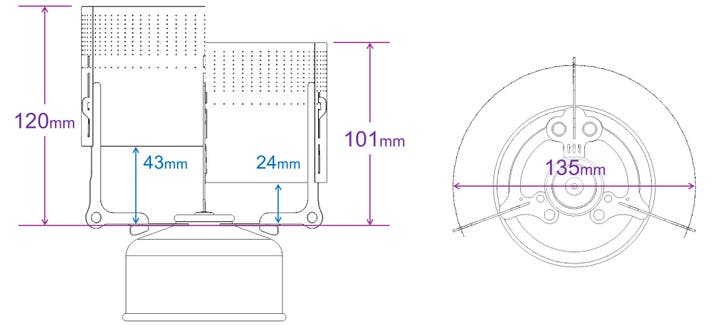

設計上のサイズ

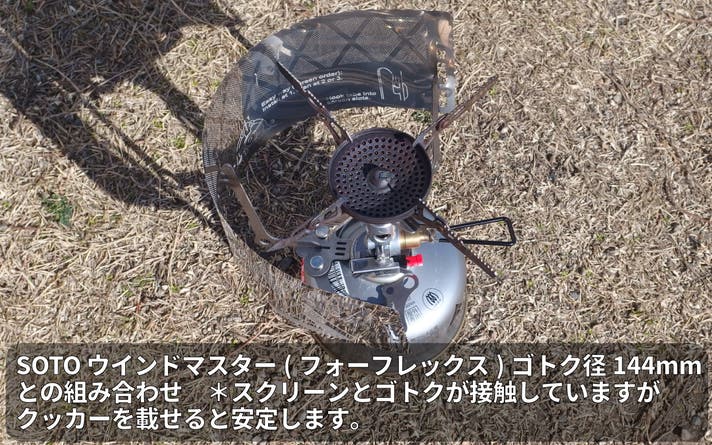

対応クッカー、ゴトク径は 140mm程度まで

高さ方向、径方向が分かれた構造のため、スクリーンの展開径はしなり・たわみで多少変化します。

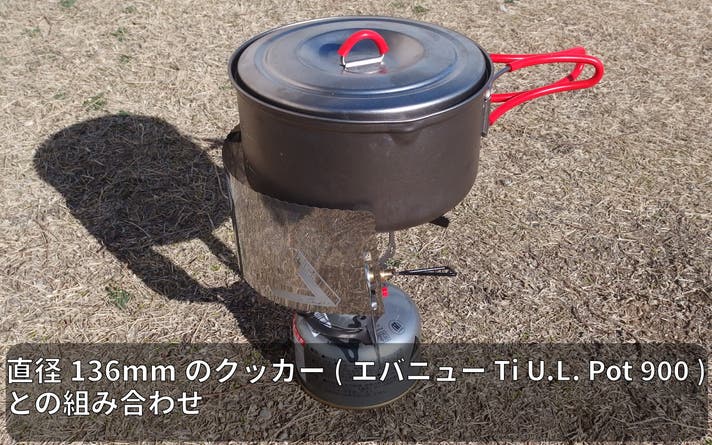

設計図上の展開径は135mmとなりますが、クッカー・ゴトクについて直径140mm程度までは特に工夫無くご使用いただけます。

※大きなクッカーを載せる際は上方への空気の流れ道があるか確認してください。

用途を限定することで軽量化

ULの文脈からは外れますが、風防としての機能に特化したデザインとすることで平均重量35gと軽量に仕上がっています。

※ゴトクとしての強度はありません。重量物をスクリーンに載せると破損する可能性があります。

収納　　　　　

各部品は110缶と呼ばれている一番小さなOD缶の外径90mmを念頭に設計しています。これにより、110缶を収納することができるクッカーに無理なく一緒に収納することが可能です。分解後の各部品の中では最大厚みは約6mmとなっています。

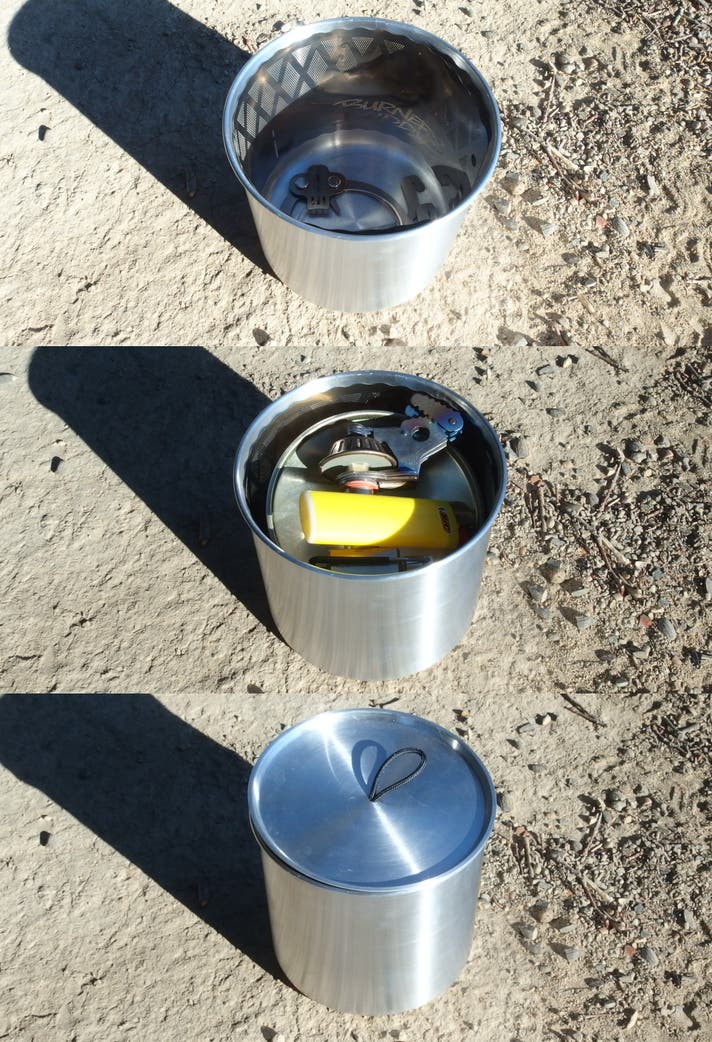

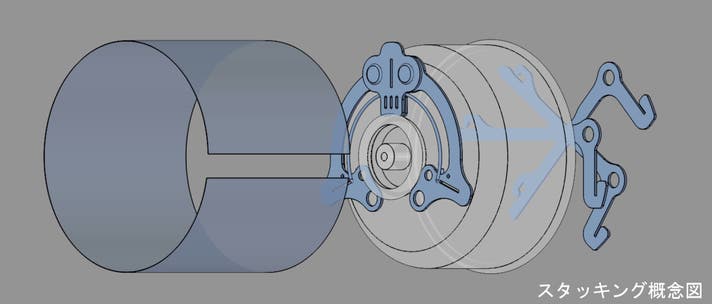

縦型クッカーへのスタッキング例　

フレームとアームは底へ、スクリーンは丸めてクッカーへ。

専有空間を最小限に。OD缶の収納を阻害しません。

※必ず水分を拭き取ってから収納してください。錆が発生する恐れがあります。

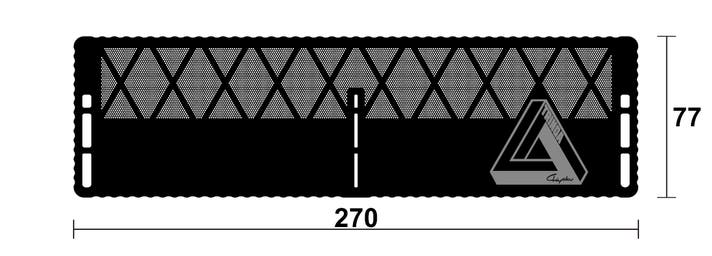

スクリーンについて　　　　　

特徴的なスクリーンのメッシュ部分は直径0.5mm弱の穴約7,000個で構成されています。

このメッシュにより、約20％の軽量化と『燃焼の3要素』の1つ、酸素をスクリーンの外側からも取り込めるようになっています。

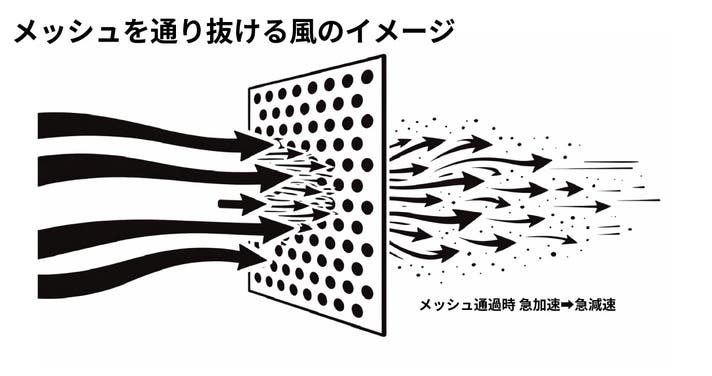

風はこの小さな穴を通過する際に大きなエネルギーが必要になり、通過はするものの大きく減速します。

酸素濃度の薄い高地でも窒息などでバーナーのパフォーマンスを極力落とさないように、この様な構造を採用しています。

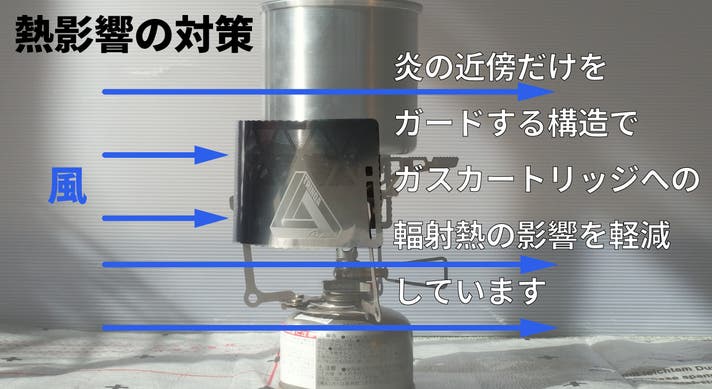

ガス缶を覆わないので風防からの輻射熱の影響を大幅に軽減しています。

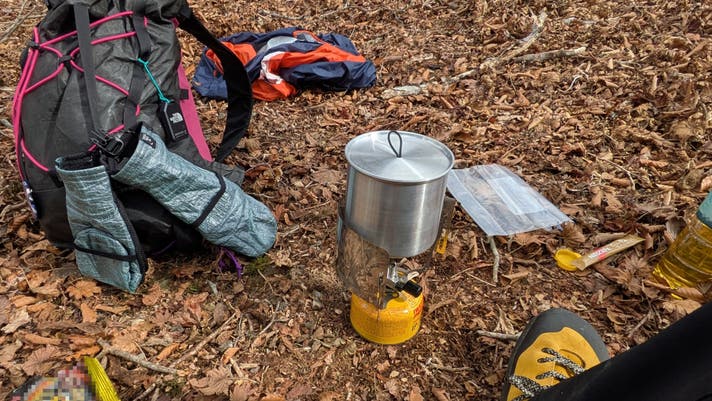

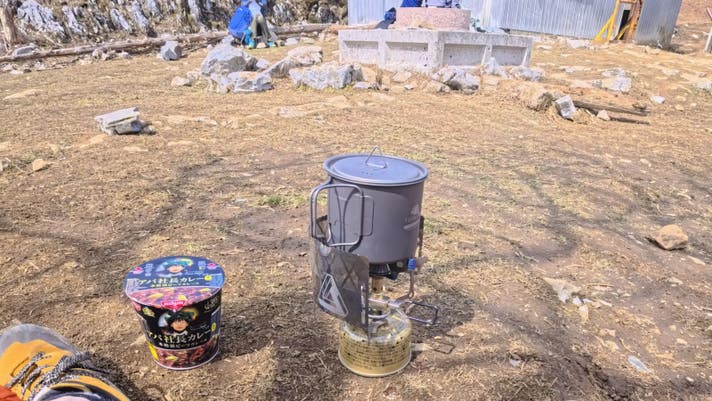

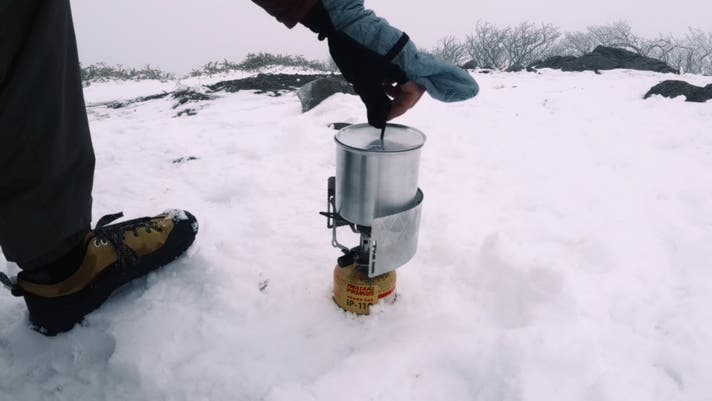

実際の使用シーン

全周のおよそ1/3が開放されています。風防としての効果を最大にするためにも

風の吹いてくる向きを意識しながらセッティングしてください。

仕様

①.スクリーン・・・ステンレス 厚み 0.1mm

②.フレーム　・・・チタン 　　厚み 1.0mm ステンレス リベット、スプリング

③.アーム　　・・・チタン 　　厚み 1.0mm

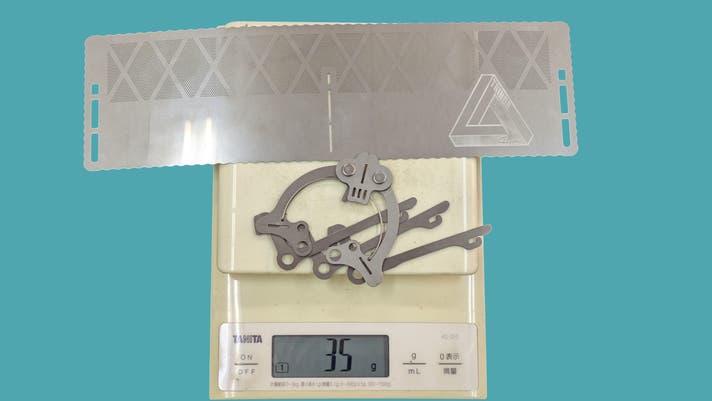

上記セットでの平均重量 35g

※全ての部品は日本国内にて加工しています。

ご注意,ご了承いただきたい事

・フレームの切り出しはレーザー加工で行います。熱影響により製品の端が変色することがあります。

・軽量化のために非常に薄い・細い素材を採用しています。耐荷重という観点で非常に弱いと言わざるをえず、ゴトクとして使用するなど想定している用途外でのご使用はお控えください。

・同様の理由から端面の形状には配慮しておりますが、乱雑に扱うと手指を切るリスクがございます。

・水分が付着したまま長時間放置しないよう注意ください。電食(異種金属接触腐食)という化学現象で他の器具にダメージを与える可能性がございます。

特にアルミ製のクッカーと組み合わせる場合に顕著です。

・極端な強風時は使用をお控えください。

・スタッキングしての持ち運びを前提としているため、収納ポーチ等は付属しておりません。

スケジュール

2026年4月 プロジェクトスタート
2026年4月中旬 部品の加工・発注開始
2026年5月上旬 プロジェクト終了
2026年6月末までに 配送完了

リターンについて

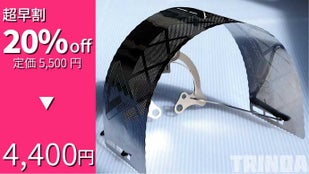

【超早割】20％OFF

【早割】15％OFF

【Makuake割】10％OFF

【2個セット特別割】25％OFF

実行者紹介

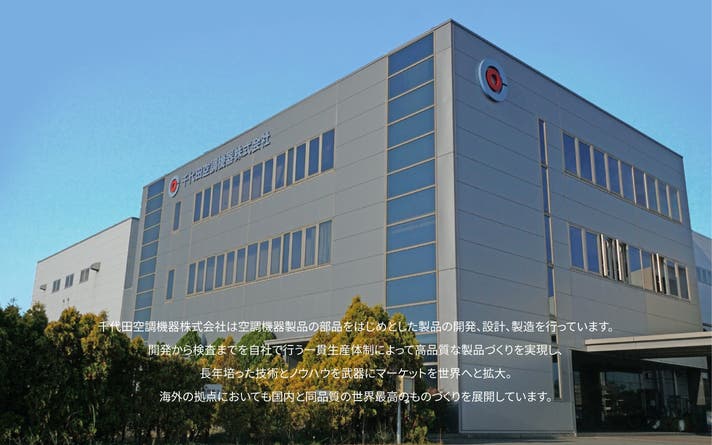

千代田空調機器はエアコン等の空調機器、冷凍機器に搭載される弁や圧力容器、熱交換器等の開発、設計、製造を主な事業としております。

　本プロジェクトは社内公募で採択されたテーマと本業の生産ネットワークを掛け合わせ、製品化を目指しています。

千代田空調機器株式会社　福井です。本プロジェクトの企画・開発を担当しています。

登山歴は8年ほどになります。MYOG(Make Your Own Gear)という文化に触れ、これまでDIYの範疇で山道具の自作もしていました。

今回のプロジェクトは実際の山行で得た、DIYの範疇を超えたアイデアを当社の技術的リソースを使って形にしたいとテーマアップし、進めてまいりました。

本プロダクトは市場の本流に無い、やや尖ったユニークな物に出来上がったと感じています。

登山の他、キャンプやロングディスタンスハイキングなどに

湯沸かしの時短、燃費の改善が図れるTRINOAをぜひ検討いただければと思います。
