C/Wave222nm™ プロジェクト

皆様の生活環境の向上を目指し、どこよりも早くマクアケでのプロジェクトを立ち上げ、家庭に対応できる価格にてご提供し、皆様にご支援いただくことで、少しでも衛生環境の向上に繋がることを心より願っております。 応援よろしくお願いいたします！

製品の特長

POINT1. 人や動物がいても使用することができ、物体表面のウイルス・細菌を抑制、強力除菌します。

POINT２. C/Wave222nm™は安定したUVC222波長を保つ為、独自の高度なフィルター技術を使用。

POINT３. 水銀フリーで環境に優しい。

POINT４. フル出力で瞬時にON/OFF可能(頻繁なON/OFFサイクルによる寿命の短縮なし)

POINT５. Wセーフティ機能として、人体と動物を守るため、人感センサーが組み込まれています。

POINT６. 継続的点灯、点灯消灯時間サイクルの設定、人感センサーベースでの点灯消灯の設定が可能。

POINT７. リモコン操作による設定が可能。

POINT８. 日本語・英語・中国語の3カ国語の表示設定。

POINT９. 3000時間のランプ寿命のカウントダウン機能付。

C/Wave222nm™ はD.VISION の商標登録です。

UV-C紫外線波長222nmについて

UV-Cの中で【UV-C222nm】の波長は、人間の皮膚や角膜に浸透せず人体や動物にも優しく、ウイルスと細菌を強力除菌する、特殊な波長であることが発見されました。

UVC222nmは、ウイルスや細菌を強力除菌することが証明されています。有人環境下で使用することができる紫外線波長、UVC222nm紫外線の新技術です。人の皮膚や角膜にも優しく、除菌効果があります。

UVC254nmランプの紫外線では、透過率が高く皮膚や角膜の細胞に損傷を与える可能性があります。

EVIDENCE（証明）

C/Wave222nm™ 製品は、 日本で信頼のおけるISO/IEC17025 認定校正機関（第三者試験所機関）旭光通商株式会社において、製品検査を行っております。

国家測定のNIST(アメリカ国立標準技術研究所)の校正に基づいて、トレーサビリティで測定結果を出しています。

旭光通商株式会社 https://kyokko.com/

照射距離

※環境により、結果データが流動いたします。

ACGIH・JIS規格 一日に浴びてよい時間

人が一日に浴びてもよい222nm紫外線の許容限界値(TLV)は、ACGIH(アメリカ合衆国産業衛生専門官会議)、JIS Z 8812(有害紫外線放射の測定方法)により、定められています。​C/Wave222nm™をご使用の際は、以下の許容値内となるように運用をお願いいたします。体に異常を感じた場合はただちにご使用を取り止め、医師にご相談ください。

規格 22mj/㎠ 以下(一日あたり8時間以下）

ご使用上の注意事項

・高温注意：長時間のご使用により、点灯中及びご使用直後は、本体や電源部分が、高温のため、触れないでください。やけどの原因になります。

・ランプ周りは、こまめに清掃してください。汚れていると効果が著しく低下します。

・ランプは寿命時間を目安に交換してください。寿命を超えて点灯した場合、紫外線出力が弱くなるため初期の効果が得られなくなります。

・本商品は特殊なガスを使用している為、万一、落としたり破損した場合は、すぐに本商品のACDCアダプタをコンセントから抜いて、電源を切ってください。

衛生環境の向上について

手指衛生や顔を触らない、手が触れる物や環境を洗浄・除菌といった防止策を行っていますがウイルスや細菌を除菌するのは、非常に難しいものです。

C/Wave222nm™はウイルス、細菌を強力除菌します。マスクや手洗いなどと合わせて、更なる衛生環境の向上を目指しましょう。

エキシマ光源

エキシマとは、誘電体バリア放電の短時間放電が多数生じる特徴を生かして、希ガス原子や、希ガス原子とハロゲン原子によって形成されるエキシマからの光を、放電する放電ランプの事です。

人感センサー・タイマーについて

C/Wave222nm™は人感センサーを搭載しており、人感センサーベースでの、ONまたはOFF機能が設定できます。

また、継続的点灯、タイマー機能（の設定）による点灯消灯時間サイクルの設定が可能です。

＜ランプ照射パターン＞

・連続点灯

・稼働時間・休止時間の設定

・稼働時間・休止時間の設定のリピート回数設定

・人を感知すると消灯

・人を感知すると点灯

Wセーフティシステム

222nmは人の皮膚や目には優しいですが、弊社では人感センサーを利用し、人感センサーやタイマー機能のWセーフティシステムを搭載しています。

利用シーン / あらゆる場所に設置可能

C/Wave222nm™は設置場所を選ばず、家庭の玄関やトイレをはじめ、病院・歯科・動物病院などの医療施設や、商業施設・オフィス・エレベーターや階段、公衆トイレなどのパブリックスペース、飛行機・バス・電車・船などの交通機関、高齢者施設やデイケアセンター、学校、スーパーやコンビニ、ホテル施設、レストランの厨房、スポーツジム、カラオケ施設、産業施設、あらゆる場所に設置可能です。

■人が外から持ち込む玄関の床や壁に照射

※玄関イメージ

ウイルスや細菌を、人が外から持ち帰る場所である玄関の床や壁の強力除菌に。

＜玄関での設定例＞

設定例：稼働時間9分→休止時間5秒→循環回数設定で有限を選択→回数を0002→センサー機能ON→センサーモードをモードⅠに設定します。

人が帰宅して人感センサーで感知すると、9分間の照射がスタートします。床や壁、靴への照射を行うため継続運転されます。その後、自動消灯します。

※床からランプまでの高さを2.5ｍを基準とした場合。20~28㎡の照射範囲となります。

■ウイルス・細菌の宝庫であるトイレの床や壁、便器に照射

※トイレのイメージ

気になるトイレの抗ウイルス・細菌の強力除菌に最適です。

床や壁、便器、手すりやドアノブなどに照射し、強力除菌します。

＜トイレでの設定例＞

設定例：稼働時間10分→休止時間50分→循環回数設定で有限を選択→回数を0002→センサー機能ON→センサーモードをモードⅡに設定します。

1時間に1回10分間の照射を行います。人がトイレに入り人感センサーで感知すると、照射中の場合、自動で消灯します。人がトイレを離れると残りの照射分数から再スタートします。

※床からランプまでの高さを2.5ｍを基準とした場合。20~28㎡の照射範囲となります。

■家族の健康を支えるキッチンの調理台やシンクに照射

※キッチンのイメージ

家族の健康を守る為、キッチンは清潔に保ちましょう。（調理台やシンクなど気になる物の強力除菌に。）

＜キッチンでの設定例＞

キッチンは、空間や物の表面を綺麗にリセットしたい時に、リモコンでの手動設定を行います。特にO157の場合、30分間の照射を推奨いたします。

設定例：稼働時間30分→休止時間0秒→循環回数設定で有限を選択→回数を0002→センサー機能ON→センサーモードをモードⅡに設定します。

※床からランプまでの高さを2.5ｍを基準とした場合。20~28㎡の照射範囲となります。

■オフィス・ミーティングルームのテーブルや椅子に照射

※ミーティングルームのイメージ

来客の多い場所や、人が集まるミーティングルームなどは気になるものです。

テーブルや椅子、床などの強力除菌に。

＜ミーティングルームでの設定例＞

ミーティングルームは、物の表面を綺麗にリセットしたい時に、リモコンでの手動設定を行います。（ミーティングルーム使用前・使用後）１0分の照射を推奨いたします。

設定例：稼働時間10分→休止時間0秒→循環回数設定で有限を選択→回数を0002→センサー機能ON→センサーモードをモードⅡに設定します。

※床からランプまでの高さを2.5ｍを基準とした場合。20~28㎡の照射範囲となります。

仕様・サイズ・DETAIL

■仕様・サイズ

製品名：C/Wave222nm™ 紫外線ランプ

商品サイズ：縦307ｍｍ×横117mm×高さ48ｍｍ

消費電力：20w

UV波長：遠紫外線222nm

ピーク波長：222nm

有効UV強度（フィルター付）:3000uW/㎠（0㎝）

入力電圧：DC24V

電源電圧：AC100Vー240V

AC/DCアダプター（PSE規格品）

電源周波数：50Hz / 60Hz

周囲動作温度範囲：5℃～40℃

ランプ寿命：3000時間

要件：水銀フリー

保管環境：乾燥した換気環境

光線角度：60度

オプション機能：人感センサー・タイマー機能

材質：石英ガラス・アルミニウム合金（サンドブラスト酸化）

電気代：7円 / 日 ※1日4時間点灯、20Wで計算。地域により誤差あり。

生産国：中国

■DETAIL

●本体・付属品

※取付用ブラケットとブラケット取付用ネジは付属しています。

●商品図

●各部名称

●ライトモジュール

※交換用２０W ライトモジュールは別売。

航空用アルミニウム合金素材を使用しており、シンプルでスタイリッシュなルックスです。

■操作方法

リモコン操作で、言語設定（日本語・英語・中国語）、稼働時間、休止時間、無限ループ/有限設定、有限回数設定、人感センサー0N/OFF設定、人感知でON、人感知でOFF、残りの照射可能時間の確認がモニターで行えます。

■ランプの取付方法

★ 取付DIY 例 参考にしてください★

ランプの取付はお客様ご自身での取付をお願いしております。コンセント配置などの電気工事につきましては、ご自身では行わず、必ずお近くの電気工事会社へお問い合わせください。取付DIYを行われる場合は、お客様の責任のもとで行ってください。

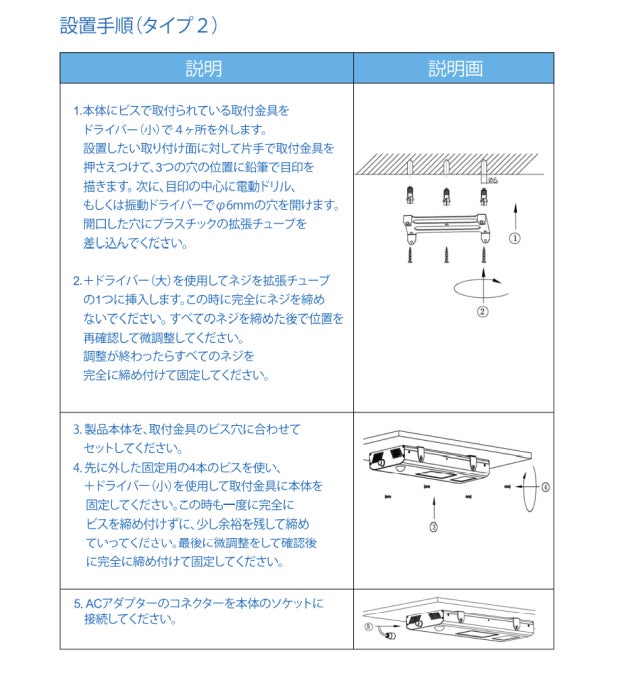

～①壁や天井などに直接取り付ける場合～

直接取付をする場合は、付属の本体取付用ブラケットと、固定用ネジのみで設置ができます。

※本体取付用ブラケットと固定用ネジは商品付属品として付いています。

～②天井や壁面に取り付けたい場合（ボルトを打ち込めない）～

賃貸などではこちらの取付方法が便利です。

■天井部、横に2×4を取り付けた例

《用意するもの》

・必要な長さの2×4 （アジャスター取り付けの為、実寸-９㎝）￥400～￥1000位

・2×4突っ張り式アジャスター 1セット￥800位

《本体を可動式（照射角度の変更）にする場合は、以下のものも用意する↓↓↓》

・防犯カメラ用スタンド ￥600～￥2500位

・厚手取付金具全長10㎝（4つ穴）￥200位

・M４×１５ステントラス小ねじセット 1個 ￥50位

1. 2×4に位置を決めて防犯用カメラスタンドを取り付けます。2. 本体用ブラケットのセンターに厚手取付金具を取り付けます。3. ブラケットに本体をはめ込み、ボルトで固定します。4. 防犯カメラ用スタンドと厚手取付金具をつなぎ合わせ固定します。

※取付部品等は商品には含まれておりませんので、お客様ご自身でご用意をお願いいたします。

■床から天井に2×４を取り付けた例

③持ち運び用

作業灯用スタンド(￥2,000～程度)に取り付けをした例。倒れる心配はなく安定しており、持ち運びには便利です。

■交換用ランプについて

製品のランプ寿命時間の3000時間を超えた場合、ランプを交換していただくことで、続けてご使用いただけます。交換用ランプは弊社にて別途販売しております。ランプは寿命時間3000時間を目安に交換してください。寿命を超えて点灯した場合、紫外線出力が弱くなるため初期の効果が得られなくなる事があります。

C/Wave222nm™の機能として、3000時間からカウントダウンをし、残りのご使用可能時間を確認できます。

保証について

本体保証期間をご購入から1年間のメーカー保証といたします。

助成金制度の活用について

現在、中小企業向けウイルス対策として、全国では様々な補助金支援制度が実施されています。下記よりご覧ください。

※制度の詳細につきましては、実施先へ直接お問い合わせください。

大切な人の笑顔を守るために

＜スケジュール＞

プロジェクト終了後に受注分を生産開始、商品の発送は終了から１ヶ月後に順次発送していきます。

リターンについて

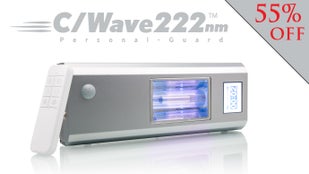

■超特別早割：販売価格330,000円を55％オフ価格の148,500円で提供いたします。

■超特別早割：【超特別早割まとめて3台】販売価格990,000円を56％オフ 価格の

435,600円で提供いたします。

※1台あたりの価格145,200円となります。

■超特別早割：【超特別早割まとめて5台】販売価格1,650,000円を58％オフ 価格の693,000円で提供いたします。

※1台あたりの価格138,600円となります。

C/Wave222nm™ Q＆A

Q. ランプが購入から1年以内で3000時間以内で切れた 場合の保証は？

A. 3000時間使用以内で１年以内の故障は保証の対象になります。

Q. 落下などで破損故障した場合の保証は？

A. 落下、故意による故障は保証外になり有償修理となります。

Q . 電気工事を自分で行えるの？

A . 電気工事はお近くの電気屋さんに、ご相談ください。

例：コンセントの位置変更、電圧などの変更など。

Q. C/Wave222nm™ 本体の取り付けはメーカーがしてくれるの？

A. C/Wave222nm™ 本体の取り付けはお客様の責任の下、ご自身でおこなっていただくか専門家、電気工事の場合は、お近くの電気屋さんにご相談お尋ねください。

Q . C/Wave222nm™ を、１日4時間使用をした時の電気代を大体知りたい。

A . 20wから計算した場合、 ７円/4時間です。(地域により誤差あり。）

Q. C/Wave222nm™ を使用してすぐにランプは触れますか？

A. ランプ回りが非常に高温になっていますので、すぐに素手で触らないでください。燃えやすい物の近くや、 お子様の手が届く範囲の場所ではご使用を避けてください。高温注意です。

Q . 人に害がないのに照射時間があるのですか？

A . 人には優しい紫外線ですが、人が一日に浴びてもよい222nm紫外線の許容限界値(TLV)は、ACGIH、JIS Z 8812により、定められています。規格 22mj/㎠ 以下(一日あたり8時間以下）​C/Wave222nm™をご使用の際は、許容値内となるように運用をお願いいたします。弊社はWセーフティ基準を独自で設けております。よりセーフティに使えるよう設定、ご説明をしています。ご理解お願いいたします。

Q . C/Wave222nm™ の交換用のランプは別売りでありますか？

A . 別売り20ｗランプは御座います。

Q . 海外製品ですか？

A. 信頼できる海外提携工場と連携を取り、完成品を製作しています。

１年間のメーカー保証をいたします。

Q . 玄関に設置したいですがどんな設定が良いですか？
A . 弊社設定例を参考にして頂ければと思います。人を感知したら点灯する設定にします。外出から帰宅した場合、玄関で稼働時間９分間の照射が人を感知して始まります。

Q . トイレに設置したいですがどんな設定が良いですか？

A. 弊社設定例を参考にして頂ければと思います。人を感知したら消灯する設定にします。トイレは一時間に一度、稼働時間10分間の照射を致します。照射中に人を感知した場合はOFFとなり、トイレから人が離れたら残り時間を再度照射した後、５０分間待機が始まります。それを繰り返します。

Q . キッチンに設置したいですがどんな設定が良いですか？

A. 弊社設定例を参考にして頂ければと思います。人を感知したら消灯する設定にします。稼働照射時間を３０分にし食事が終わったら電源を入れる。（または、食事の前など気になる時にセットします。）朝食、昼飯、夜飯と１日３回行う。

Ｑ . 会議室、ミーティングルームに設置したいですがどんな設定が良いですか？

A. 弊社設定例を参考にして頂ければと思います。人を感知したら消灯する設定にします。稼働照射時間を10分にし会議が始まる前に電源を入れ稼働させておきます。人を感知したら消える設定にし、会議が終わった時点で再度ランプ照射を手動で、１０分間設定します。会議のスケジュールに合わせ事前に照射がおすすめです。
