このプロジェクトは2020年12月06日に終了し、現在は商品化したリターンを購入することができます。

個別の部屋を簡易的な隔離室にする+エアコンつけながら換気『かくり換気扇プロト版』

戻す

ストーリー

  1. 家庭で空気的な隔離を実現!家庭内での対策に。エアコンつけながらの換気、帰省、テレワークなどに!
  2. お部屋につけられる換気扇で、空気をマネージメントする新しいライフスタイルを実現!
  3. ペットやタバコのニオイ、湿気の除去、自宅療養!お部屋に換気扇をつけるとメリットがたくさん!

モノ書きがモノ作りに挑戦!

初めまして、小説家の郁子匠(うべ・たくみ)と申します。元バイクレーサーで、青春バイク小説を書いています。

拙作は全国書店、ネット書店でご購入頂けます!

なぜ小説家がモノ作り?

本プロジェクトと自分の小説作品は関係ありませんが、小説家としてがんばったからこそ、このプロジェクトにたどりついたと自負しています。

そのいきさつを、ぜひお読みください。

小説家のモノ作りヒストリー

私は兼業小説家です。それはフルタイムの仕事をふたつ持っているということです。そうなると、とにかく時間がありません。締め切りがあるのに、風邪なんて絶対にひけない!そんなヒマない!

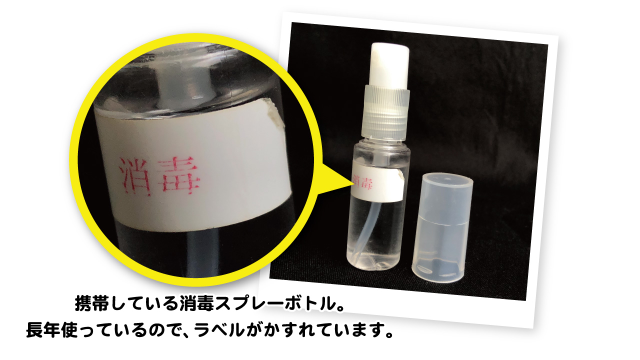

なので、かれこれ8年ほど前から感染症対策をしています。手洗い、うがいはもちろん、小分けスプレーでアルコールを持ち歩くなど、超意識高い系でした(笑)。

これが効果抜群なのです。冬になると一度はひいていた風邪が、ひかなくなったのです。

なんて喜んでいた矢先、今年(2020)の元旦にインフルエンザに罹(かか)りました……。なにも元旦に(´;ω;`)

罹る時は罹る。これを思い知りました。

その際に、家族にうつしてはいけないと、長年の経験を活かし、自分の部屋に引きこもって自己隔離。家中を消毒。思いつく限りの家庭内での対策をしました。

しかしながら、空気的な対策だけはできませんでした。自宅で病院のような隔離室(陰圧室)を設けるのは難しい。

窓を開ける換気を定期的に行いましたが、インフルで苦しい体では大変。自分の部屋に換気扇があれば、エアコンをつけながら空気の入れ替えができるのに……。


そして現在、よりウイルス対策に注目が及ぶ中、換気が対策のために重要なことは、長年の経験から知っている。

個別のお部屋に取り付けられる換気扇はホームセンターで販売していますが、工事が必要で手軽ではありません。

手軽に取り付けられる換気扇が今こその必要なのに、見当たりませんでした。

実は私、不動産業もしているので住宅設備に詳しく、以前からお部屋に取り付けできる換気扇がほしく、だから、お部屋に手軽につけられる換気扇のアイデアを持っていました。

この世にないものは、自分で作ればいい。今そこ作るべきだ!

そうして、モノ作りに着手したのです!

モノ作りの道は険しく……

当然のことながら、モノ作りの経験がない私には、その道は険しいものでした。

特許出願から始まり、3Dソフトの習得、3Dプリンタの操作に四苦八苦、暗中模索!

そんな私の前に、燦然と現れたのがMakuakeでした。

アタラシイものを応援購入! 生活にワクワク! 作り手の想い! 新しい挑戦!

Makuakeの趣旨は、私のプロジェクトにはぴったり!

そうして、モノ書きがモノ作りに挑戦。Makuakeの実行者になったとさ。

めでたし、めでたし……

おっと、ついクセで物語の幕を下ろしてしまうところでした(笑)

モノ書きによる、モノ作りの、モノ語りは、これから始まります!

それでは、本プロジェクトの製品
『かくり換気扇™』をご覧ください!

『かくり換気扇™』は以下のような用途にご利用頂ける換気扇ですが――

『かくり換気扇™』が実現する【かくり】【換気】を詳しくご説明します。

家庭内での対策として、マスク、手洗いの他に、換気が推奨されています。

『かくり換気扇™』は、24時間換気扇のある戸建、マンションなら、個別のお部屋にある吸気口に、簡単に取り付けることができる換気扇です。↓こんなふうに!

24時間換気扇は――

一般的に、↓このような吸気口と、操作パネルがある住宅には、24時間換気扇が取り付けられています。

新たに換気扇をつける必要がないのでは?そう思われますよね。続きをご覧ください。

↓こちらは24時間換気の概念図です。24時間換気は一般的に、浴室の換気扇で家全体を換気しています。

浴室の換気扇に向かって空気が流れていることがわかります。

お部屋にはドアがありますが、↑の図にある通り、空気は主にアンダーカットと呼ばれる、ドア下部の隙間を通ります。

概念図を、平面で見ると……

右上のお部屋、感染してしまった人、またはその疑いがある人がいる部屋の空気が、流出していることがわかります。

空気の流れが逆転し、他のお部屋から『かくり換気扇™』を取り付けたお部屋に向かって空気が流れていることがわかります。そして、その部屋の空気を流出させることなく、直接屋外に排気することができます。

平面図でも確認してみましょう。

以下の検証動画は、お部屋の空気が主に流れるアンダーカットの空気の動きを、ドライアイスの煙で可視化したものです。(※かくり換気扇が設置されたお部屋の中から撮影しています)

空気の流れが逆転し、室外から室内へと空気が流れているのがわかります。隔離室と同じように空気の流出を防いでいます。

ちゃんと換気されるのか?

スモークを満たしたお部屋で、『かくり換気扇™』を回しました。

結果はご覧の通りです。

※検証動画の『かくり換気扇™』は性能試験版です。性能は本プロジェクトの商品と同じです。

※これは、病院に設置されている隔離室(陰圧室)と同じ、隔離構造です

病院に設置されている隔離室(陰圧室)は、隔離室内に設置された排気装置により、室内を陰圧(低気圧)にすることで、空気の流れが外から内へとなり、部屋の中の空気を外にもらしません。

※隔離室(陰圧室)には様々な形態があり、図示、説明は一例です。

上と下のイラストを見比べれば一目瞭然!

※『かくり換気扇™』による隔離は簡易的なものです。他の対策と併用してください。
※24時間換気による家全体の換気は定期的に行ってください。

このように『かくり換気扇™』なら、ご家庭で【かくり】を実現しすることができます。もちろん、エアコンをつけたままの【換気】も実現します。

『かくり換気扇™』は【排気】が標準設定ですが、【吸気設定】もございます。(購入時選択可)これを活用した、上手な使い方をご紹介します。

高齢者と同居のご家庭や、帰省時の上手な使い方

高齢者と同居されているご家庭、実家に帰省する際は、マスク、手洗いなどの家庭内での対策が考えられますが、食事時、就寝時はマスクの着用が難しい問題があります。

そんな時は、別室で食事(または就寝)して、以下のように『かくり換気扇™』を設置します。すると空気の流れが加速して、家庭内での対策を強化することできます。

これはひとつの使用例です。ご自宅の間取り、用途にあわせて、『かくり換気扇™』を上手に使いこなしてください!(^^)
他の上手な使い方は「活動レポート」に順次アップいたします!

このように、『かくり換気扇™』があれば、ご自宅の空気の流れをマネージメントすることができます。これはアタラシイ生活様式と言えるかもしれません。

おすすめは、↓こんなふうにご自宅の間取り図を書き出すことです。空気の流れが一目瞭然になり『かくり換気扇™』を設置する際の参考になりますし、湿気がたまりやすい場所、臭いの元に気づいたりして、住環境を向上させることができるかも?

吸気口はメーカーによって様々なデザイン、形状が存在します。

特許出願済の『かくり換気扇™』は、独自のコロシアム型・気密スポンジで、ほとんどの給気口に使え※、ファンで送った風をもらしません。
(※下記の「取付けられる給気口」を参照してください。)

コロシアム型・気密スポンジ

どうして風をもらさないか?

『かくり換気扇™』は取り付けると、①のように吸気口に対し気密スポンジがまっすぐ押し付けられるよう作られています。

気密スポンジは押し付けられる側が肉薄になっているので、②のように吸気口の形状に沿って潰れて密着し、気密を確保します。スポンジは柔軟に変形するので、吸気口の形状を問わず、ほとんどの給気口に対応します。

さらに、コロシアム型の構造上、押し付けられると、外側に均一に広がるように変形し、隙間ができにくくなります。

では、気密スポンジが隙間なく密着する様子をご覧ください

取付けが比較的難しい、角型でもバッチリです!(^o^)
※動画は気密の様子がわかりやすいように試験機を使用しております。

※取付けられる給気口は、このページ下部【取付けられる給気口】をご覧ください。
※多少の隙間なら問題なくご使用いただけます。

実行者が、就寝時にも使いたかったので、音にはこだわりました。

動作音がわずか17dBの静音ファンを使用しております。比較として、図書館の音量はおよそ40dB(参考資料:環境省 生活騒音パンフレット2019年3月.pdf)です。

実際に就寝時に使用しており、実行者の感想になりますが、弱運転は非常に静かで、エアコンの動作音の方が気になります。

風量を強・中・弱で調整できます。日中はご利用環境に合わせて【強】か【中】で。就寝時は【弱】でのご利用をおすすめします。

風力強で24時間、一ヶ月(30日)回し続けても、電気代はわずか21.98円。年間で約274円です!
(※本製品の消費電力は1.1wです。26.48円/1kWhで換算)

取り付けはとっても簡単です。

※丸型、プッシュ式(角型)共通。

【1】給気口を清掃して、給気口を開放状態にする

吸気口の開放は、丸型は中心のツマミを回す、プッシュ式はシャッターを外してください。

【2】アタッチメントを取り付ける

吸気口の中心と、アタッチメントの中央が合うように取り付けてください。
アタッチメントは上下があります。↑のように、┌ ┐ を上に向けて取り付けてください。

青い丸の箇所に、小さな穴が空いています。ここに付属のマップピン(画鋲)を↓以下のように差し込んでください。マップピンを刺すところには傾斜がついています。傾斜に合わせて斜めに挿してください。マップピンは12本、すべて刺してください。

【3】『かくり換気扇™』本体の取り付ける

アタッチメントのガイドに換気扇本体を添わせ、ゆっくり、まっすぐ押します。
ガチャと音がしたら取り付け完了です。
(※換気扇本体の上下をひっくり返し、USBケーブルが上から出るように取り付けもできます。取付け方は同じです)

あとはUSB電源アダプタ(※別売り)につなげて、電源を入れるだけ!

取り外しも簡単です

本体下部を左右から持ち、指で示した箇所をほんの軽く押してから、手前に引きます。
(※強く押すと、本体のアルミボディが曲がってしまう恐れがあります)

ご購入前に必ずご確認ください。

『かくり換気扇™』が取り付けできる吸気口か判別できる型紙をご用意しました。

型紙のダウンロードはこちら(PDF)

吸気口は【丸型】【プッシュ式(角型)】に分類できます。

●丸 型 吸気口

●直径が14.5センチ以内。壁からの飛び出しが2.2センチ以内。
●ルーバーが外れる吸気口もあります。取り付けたまま『かくり換気扇™』を利用することもできますが、取り外すと風量が増加します。

■プッシュ式(角 型)吸気口

■横・縦ともに14.5センチ以内。
■壁からの飛び出しが、シャッターを外した状態で2.2センチ以内。
■吸気口を開閉するシャッターを外して『かくり換気扇™』を取り付けてください。

吸気口は、様々な形状、デザインがあります

『かくり換気扇™』は上記のサイズに適合すれば、ほとんどの吸気口に取り付けできます。判断がつかない場合は、実行者までお問い合わせください。
※上記のサイズ内でも、通気部が上に向いている給気口など、一部取り付けできない吸気口があります。

◆丸型、プッシュ式(角型)共通

吸気口周囲の壁が、石膏ボードであれば取り付けできます。画鋲などを壁に刺して、針の先に白い粉が付着したら石膏ボードです。

壁、天井などから、吸気口が一定距離、離れていること

フィルター付きの給気口があります。フィルターを取り付けたまま『かくり換気扇™』を利用することもできますが、ホコリが溜まりやすいので、こまめに清掃してください。また、虫などが侵入する恐れがある場合はフィルターをつけてご使用ください。

◆フィルターを取り外すと風量が増し、換気能力が増します。24時間換気に戻す際は、フィルターを戻してください。

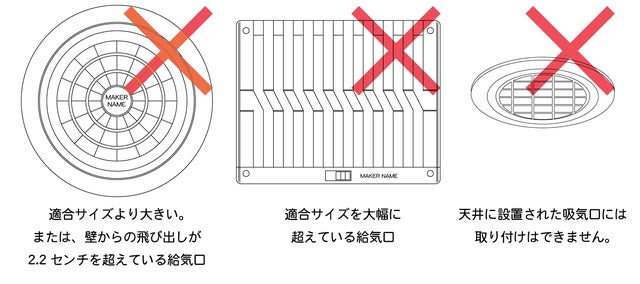

◇取り付けできない吸気口

USB電源アダプタは付属しません。

スマートフォンなどのUSB電源アダプタを使用するか、量販店などで別途お買い求めください。

プロジェクト終了後、【12月中旬発送版】は12月7日より順次発送し、12月18日までに発送を完了させます

【2012年1月末までに発送】の発送は、表記の通り、2021年1月末までに発送いたしますが、発送の時期は部品の入荷状況によります。詳細がわかり次第【活動レポート】でご報告致します。

資金の使いみち

製品の部品調達資金にあてさせて頂きます。

リスク&チャレンジ

◆プロトタイプ版について 本製品はプロトタイプです。性能は製品版と同じです。製品化(量産)に向けて、Makuakeを通して市場調査を行い、製品へのご要望(カラーバリエーションなど)を伺うアンケートを予定しております。ぜひご協力ください。 製品化にあたり、製造委託先を募集しております。 ◆仕様について 常時改良を行っており、デザイン、仕様の変更を行う場合があります。大幅な変更を行う場合は、事前にお知らせ致しますが、現段階でその予定はございません。 ◆お届けについて お約束の通りに製品をお届けできる体制を整えておりますが、万が一、納期遅延の可能性が発生した場合は、すみやかに皆様にお知らせし、遅延しないよう最善を尽くす所存です。 災害などで、やむを得ない事態でお届けが遅れる場合あります。その際はすみやかにお知らせいたします。 一部地域、離島、山間地は、お届けにお時間を頂く場合がございます。

サポーターからの応援コメント

文章のTOPへ

商品化したリターン一覧

  • かくり換気扇・プロト版【標準の排気タイプ】

    かくり換気扇・プロト版【標準の排気タイプ】

    入荷待ち

    9,980円

    (税込)

    売り切れました
    ご注文後、3営業日(注文日含む)以内に発送。
  • かくり換気扇・プロト版  ★ 吸気タイプ ★

    かくり換気扇・プロト版 ★ 吸気タイプ ★

    入荷待ち

    9,980円

    (税込)

    売り切れました
    ご注文後、3営業日(注文日含む)以内に発送。

このプロジェクトは2020年12月06日に終了した為、応援購入の申込はできません。

応援購入する

このプロジェクトはAll in型です。目標金額の達成に関わらず、プロジェクト終了日の2020年12月06日までに支払いを完了した時点で、応援購入が成立します。

9,980円(税込)

かくり換気扇・プロト版 1点【2020年・12月下旬発送】
かくり換気扇・プロト版 1点【2020年・12月下旬発送】

●完成した製品「かくり換気扇・プロトタイプ版」を1点。

こちらの『かくり換気扇』は12月下旬に発送致します。
【※12月25日までに発送】

※【標準の排気設定】か【吸気設定】かをお選びください。
※取り付けられる給気口は、商品説明をご覧ください。
※デザイン、仕様は改良により変更する場合があります。
※本体はアルマイト処理された銀色ですが、閲覧環境に色味が変わります。

のサポーター

残り

2020年12月末までにお届け予定

6,980円(税込)

【早割3000円OFF!先着10】かくり換気扇・プロト版 1点【12月上旬発送】
【早割3000円OFF!先着10】かくり換気扇・プロト版 1点【12月上旬発送】

●完成した製品「かくり換気扇・プロトタイプ版」を1点。

早期購入を感謝して、9,980円から3,000円オフの、6,980円で届け!
帰省する前、年末年始に間に合うよう配送致します。
【※12月18日までに発送】

※【標準の排気設定】か【吸気設定】かをお選びください。
※取り付けられる給気口は、商品説明をご覧ください。
※デザイン、仕様は改良により変更する場合があります。
※本体はアルマイト処理された銀色ですが、閲覧環境に色味が変わります。

のサポーター

残り

2020年12月末までにお届け予定

7,980円(税込)

【早割2000円OFF!先着10】かくり換気扇・プロト版 1点【12月上旬発送】
【早割2000円OFF!先着10】かくり換気扇・プロト版 1点【12月上旬発送】

●完成した製品「かくり換気扇・プロトタイプ版」を1点。

早期購入を感謝して、9,980円から2,000円オフの、7,980円で届け!
帰省する前、年末年始に間に合うよう配送致します。
【※12月18日までに発送】

※【標準の排気設定】か【吸気設定】かをお選びください。
※取り付けられる給気口は、商品説明をご覧ください。
※デザイン、仕様は改良により変更する場合があります。
※本体はアルマイト処理された銀色ですが、閲覧環境に色味が変わります。

のサポーター

残り

2020年12月末までにお届け予定

8,980円(税込)

【早割1000円OFF!先着10】かくり換気扇・プロト版 1点【12月上旬発送】
【早割1000円OFF!先着10】かくり換気扇・プロト版 1点【12月上旬発送】

●完成した製品「かくり換気扇・プロトタイプ版」を1点。

早期購入を感謝して、9,980円から1,000円オフの、8,980円で届け!
帰省する前、年末年始に間に合うよう配送致します。
【※12月18日までに発送】

※【標準の排気設定】か【吸気設定】かをお選びください。
※取り付けられる給気口は、商品説明をご覧ください。
※デザイン、仕様は改良により変更する場合があります。
※本体はアルマイト処理された銀色ですが、閲覧環境に色味が変わります。

のサポーター

残り

2020年12月末までにお届け予定

9,980円(税込)

かくり換気扇・プロト版 1点【12月上旬発送】
かくり換気扇・プロト版 1点【12月上旬発送】

●完成した製品「かくり換気扇・プロトタイプ版」を1点。

帰省する前、年末年始に間に合うよう配送致します。
【※12月18日までに発送】

※【標準の排気設定】か【吸気設定】かをお選びください。
※取り付けられる給気口は、商品説明をご覧ください。
※デザイン、仕様は改良により変更する場合があります。
※本体はアルマイト処理された銀色ですが、閲覧環境に色味が変わります。

のサポーター

残り

2020年12月末までにお届け予定
